Combo FTTR双模融合测试方案详解

点击上方“蓝字”关注我们

壹

Combo FTTR如何重塑千兆时代

为实现PON 链路负荷分担，差异化保障业务 SLA 需求，中国移动联合产业链推出Combo FTTR技术方案，即：FTTR+技术方案。1 代 FTTR 系统可支持按需随选接入 2 代 PON 局端，适配局端发展千兆，满足用户无感持续升级带宽需求。

从Combo FTTR 关键技术来看：已基于光层OAM 实现对 Combo FTTR 上联接口的工作模式远程管控，支持按需动态调整。Combo FTTR 器件产业链较成熟，可复用 Combo OLT、GPON 及 10G PON BOSA产业链。

从局端Combo 端口的场景来看：FTTR+还可以随着局端 XG(S)-PON 以及 GPON 端口利用率的动态变化和用户业务 SLA 不同需求，FTTR+主设备可按需支持远程切换上联接口工作模式的能力，一方面对局端实现 PON 链路负荷分担，另一方面差异化地保障业务 SLA 需求，差异化承载手段进一步丰富。

系统架构可视化:

贰

Combo FTTR测试的核心挑战

我们首先简单来看一下Combo FTTR器件技术：与传统GPON BOSA或10G PON BOSA相比，FTTR+上联接口BOSA通过内部WDM将收发功能进行合分波集成，形成小型化Combo光器件。这种设计优化了器件结构，提高了集成度。同时，BOB方案的应用使得光PHY与MAC直接相连，简化了信号处理流程。一个Combo PON BOSA同时包含了GPON和10G PON的两个物理通道，为FTTR主设备提供了丰富的物理接口选择。

从上图可以看出，ComboFTTR的PON口有两套BOSA通道，意味着制造工艺流程中，两个BOSA通道都要做BOB调测（校准、校验）。而传统FTTR主网关PON只需要调测1个BOSA通道。因此：当前Combo FTTR光猫大规模生产相对于普通FTTR来说面临如下核心挑战：

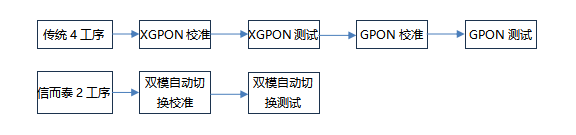

1.工序繁琐：传统测试方案4个工序

单模FTTR ONU口仅需2道工序。Combo FTTR因双模式都需要独立测试，工序暴增至4步。工序数量增加2个，线体长度同步增加4米以上，配套的质检、工艺管理等复杂度成倍增加，影响不容小觑。

注：BOB调测方案一般有：BOB调测分站（校准和校验分2个工序）和一站式BOB调测（一个工序包含调：校准和测：校验）方案。本文统一按照传统的BOB调测分站方案介绍。

2.成本效率双重打击：传统方案单线四个工序需要4台光综测仪+4台误码仪+4台光路综测仪。

成本维度	普通FTTR	Combo FTTR传统方案	增幅
工序数量	2	4	+100%
设备数量	2套	4套	+100%
人力配置	2人/班	4人/班	+100%
产线空间	10m²	20m²	+100%
工程维护	2套设备维护校准	4套设备维护校准	+100%

Combo FTTR主网关相对于普通FTTR网关的生产制造，工序翻倍，成本翻倍，效率减半，Combo FTTR生产之痛如何破？

叁

信而泰ComboFTTR一站式测试方案

核心理念：实现“一机多能，一次投资，全场景覆盖”。

通过极简化测试流程，极致利用设备能力。通过XG(S)-PON/GPON双模切换，实现XG(S)-PON/GPON一站式 BOB 校准或测试。如下图所示：

FTTR Combo口一站式BOB解决方案示意图

依赖条件：

1）ONU支持配置PON口工作模式，确保测试过程中可以切换XG(S)-PON或者GPON双模工作模式，从而达到不同模式的测试覆盖。

2）误码仪每个通道都支持10G、2.5G、1G多模式自动切换，确保可以测试过程中免人工干预，更换光纤光路，全面覆盖XG(S)-PON、GPON ONU口以及miniOLT的GPON OLT口测试。

3）综测仪、消光比仪同理需要支持10G、2.5G、1G速率以及多波长测试需求。

BOB校准流程如下：

1）配置ONU工作模式为XG-PON（假设ONU启动工作模式为XG-PON）；

2）配置误码仪工作模式为XGPON，输出10G PRBS码型；

3）执行XG-PON 模块BOB校准；

4）配置ONU工作模式为GPON；

5）配置误码仪工作模式为GPON，输出2.5G PRBS码型；

6）执行GPON 模块BOB校准；

对于BOB校验工序的流程和BOB校准流程类似，同样的方法可以完成一站式双模校验测试。同样的道理，对于一站式BOB调测实施方案也可以采用同样的方法，达成一站式双模BOB调测的效果。

Combo FTTR 的ONU口调测改进方案实施效果：

优化维度	传统方案	信而泰方案	改善率
工序数量	4	2	50%↓
人力成本	4人/班	2人/班	50%↓
设备数量	4套	2套	50%↓
维护成本	4套设备维护	2套设备维护	50%↓
产线空间	20m²	10m²	50%↓
