信而泰XCompass-如何使用高级过滤模式过滤带VLan的流量

1.1测试说明

本文以偏移量+数据值的模式来过滤带 vlan 的流量为例，来介绍损伤仪高级过滤模式使用方法。

1.2测试拓扑

拓扑说明
➢测试仪两个端口和损伤仪的两个端口相连
➢测试 P1 端口发出流量，经过损伤仪后，从 B 端口发出，进入 P2 端口。

1.3测试思路

1.测试仪上发送一条带 Vlan 的流量
2.损伤仪上创建高级过滤，过滤源 IP，设置 1ms 时延
3.损伤仪上应用损伤后，可以在测试仪统计中发现流量最大时延为 1ms

1.4测试步骤

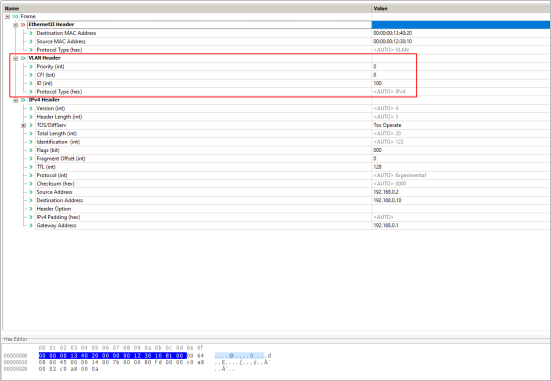

1.4.1测试上创建带 Vlan 流量

发送流量，可以看到最大时延为 2.688us。

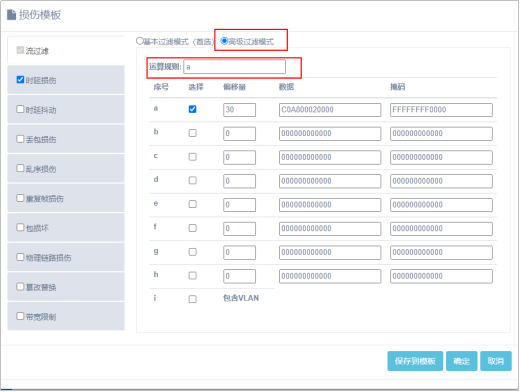

1.4.2损伤仪选择高级过滤模式

根据情况填写运算规则。这里使用正则表达式，例如本例子中只使用到规则 a，这里就只用填 a 即可

1.4.3介偏移量计算

偏移量是从报文开头开始算

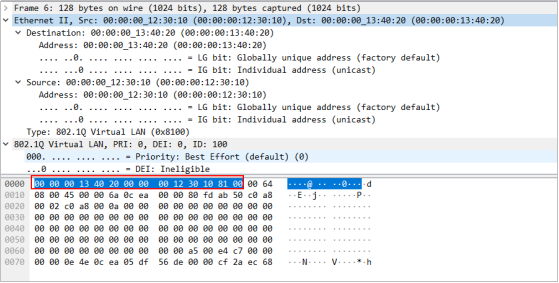

MAC 头 14 字节：

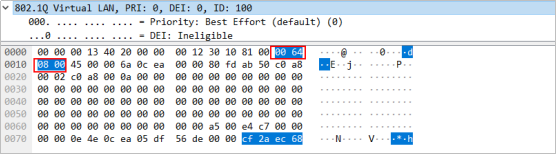

Vlan 头 4 个字节

Vlan 头 4 个字节

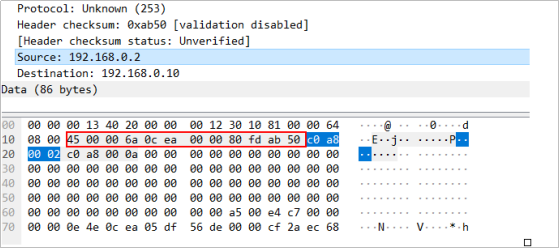

IP 头部在源 IP 之前有 12 个字节

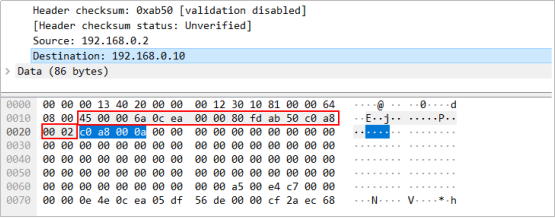

IP 头部在目的 IP 之前有 16 个字节

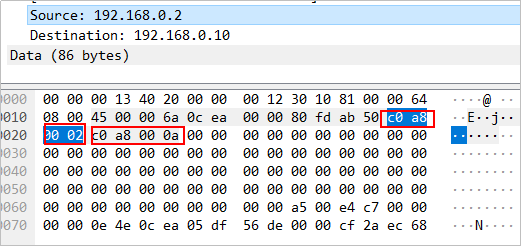

例如报文中，源 IP 地址为 192.168.0.2 （0xCAA80002）,目的 IP 为 192.168.0.10
（0xCAA8000A）

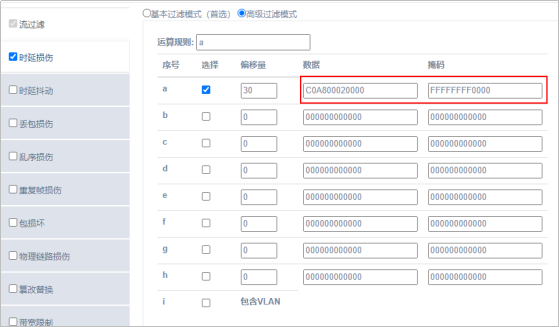

因此要对源  IP  做过滤，偏移量填写  14+4+12=30，（如果是目的  IP  偏移量就是
14+4+16=34）数据填写 C0A800020000(因为这里支持填写 6 个字节的数据，所有最后 2 个字节为 0)，掩码填写 FFFFFFFF0000（只掩前 4 个字节）。

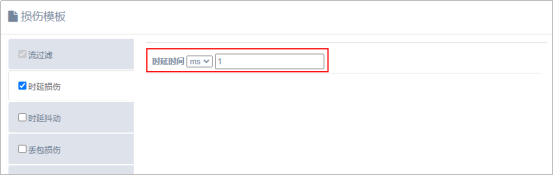

设置时延损伤，1ms。并启动损伤

1.4.4损伤结果

查看测试仪上时延统计，可以看到最大时延为 1ms
