RENIX_Python_如何实现调速
本文关键词：数通一体化测试、流量测试、协议仿真、端口调速、流调速。
Renix测试软件介绍
Renix 是信而泰推出的适用于研发测试场景的数通一体化测试软件，该软件配合适当的信而泰机箱和接口卡，可对 DUT（被测设备）执行流量测试、协议仿真和性能测试。适用于复杂网络设备在研发阶段的测试，如交换机、路由器、防火墙等。本文我们将为您介绍脚本如何实现流调速。

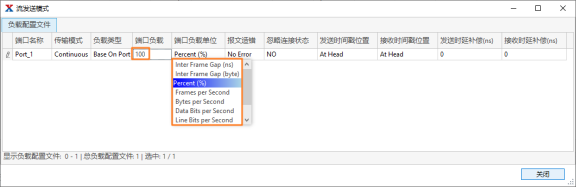

Renix通过两种方式对流量进行调速一种是基于端口调速（Base On Port），一种是基于流调速（Base On Stream）。
基于端口调速。这种调速方式的单位和数值是统一在端口上进行配置，端口下的流量均分负载。
基于流调速。这种调速方式的单位和数值是在每一条流量上去配置，端口下所有流量的负载之和不能大于端口线速。因为不同的流量可以选择不同的单位，所以选择该调速方式时，还需要先选择一个换算的标准（Frames per Second/ Bytes per Second）,这样有利于计算端口的总负载。

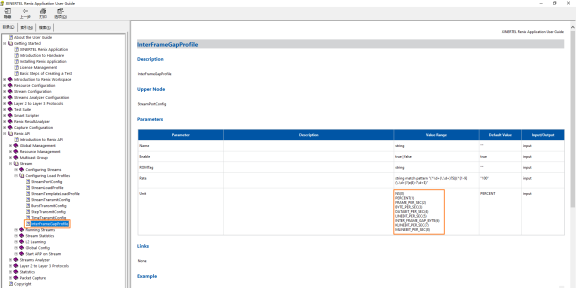

这个API的作用就是进行端口调速，通过该API对端口速率进行配置，修改数值和单位。

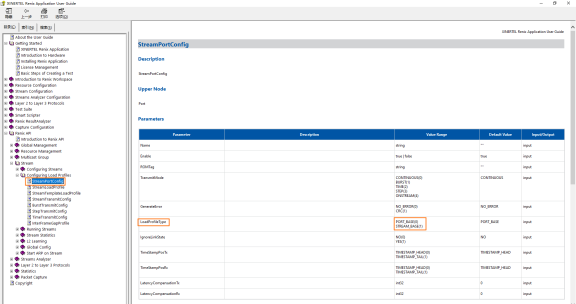

这个API的对于调速的作用就是选择调速方式：Base On Port/Base On Stream，默认的调速方式就是Base On Port；它的‘lower’就是‘InterFrameGapProfile’，也就是端口调速要用到的API。
注意：
StreamPortConfig的‘upper’是Port，只有当端口上线成功时，StreamPortConfig的‘lower’才有‘InterFrameGapProfile’；当端口上线失败时，StreamPortConfig的‘lower’为‘[ ]’，是空的。
这个API的作用就是进行流调速，通过该API对每一条流量的速率进行配置，修改数值和单位

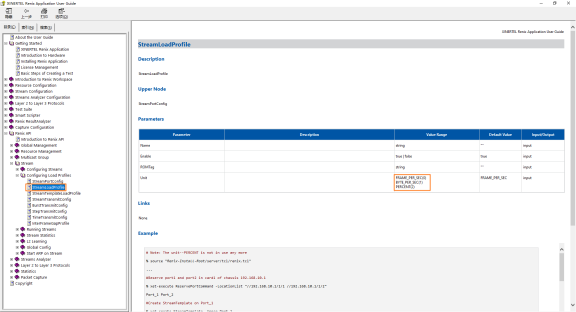

这个API的作用就是选择一个换算的标准（Frames per Second/ Bytes per Second）。因为不同的流量可以选择不同的单位，有不同的负载值，有一个基准的换算单位，便于计算端口的总负载。
（建议客户就使用Frames per Second或者 Bytes per Second，Percent是内部使用，兼容时用到，不建议使用）
这个API的对于调速的作用就是选择调速方式：Base On Port/Base On Stream，基于流的调速需要将LoadProfileType改为Base On Stream；它的‘lower’就是‘StreamLoadProfile’，是基于流调速会涉及到的API。
from renix_py_api.renix import *
initialize()
#获取根节点SysEntry
sys_entry = get_sys_entry()
#预约测试仪10.0.11.106槽位1上的的端口1和端口2
port_location = ('//10.0.11.106/1/15','//10.0.11.106/1/16')
port1 = Port(upper=sys_entry,Location=port_location[0])
port2 = Port(upper=sys_entry,Location=port_location[1])
bring_port_online_cmd = BringPortsOnlineCommand(PortList=[port1.handle,port2.handle])
bring_port_online_cmd.execute()
assert port1.Online
#在端口1下创建流量s1
s1 = StreamTemplate(upper=port1)
print(port1.__dict__)

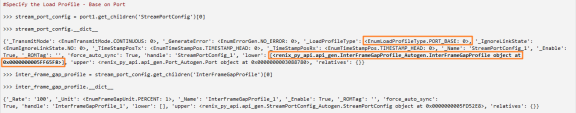

#指定端口的负载模式——Base On Port
stream_port_config = port1.get_children('StreamPortConfig')[0]
stream_port_config.get()
print(stream_port_config.__dict__)
inter_frame_gap_profile = stream_port_config.get_children('InterFrameGapProfile')[0]
print(inter_frame_gap_profile.__dict__)

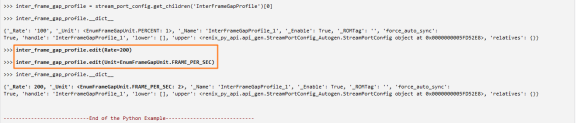

#修改端口速率的单位和数值（先修改单位，再修改数值，单位和数值不要同时修改，否则配置会不生效）
inter_frame_gap_profile.edit(Unit=EnumFrameGapUnit.FRAME_PER_SEC)
inter_frame_gap_profile.edit(Rate=200)
inter_frame_gap_profile.get()
print(inter_frame_gap_profile.__dict__)
from renix_py_api.renix import *
initialize()
#获取根节点SysEntry
sys_entry = get_sys_entry()
#预约测试仪10.0.11.106槽位1上的的端口1和端口2
port_location = ('//10.0.11.106/1/15','//10.0.11.106/1/16')
port1 = Port(upper=sys_entry,Location=port_location[0])
port2 = Port(upper=sys_entry,Location=port_location[1])
bring_port_online_cmd = BringPortsOnlineCommand(PortList=[port1.handle,port2.handle])
bring_port_online_cmd.execute()
assert port1.Online
#在端口1下创建流量s1
s1 = StreamTemplate(upper=port1)
print(port1.__dict__)
#查看StreamPortConfig的信息
stream_port_config = port1.get_children('StreamPortConfig')[0]
stream_port_config.get()
print(stream_port_config.__dict__)

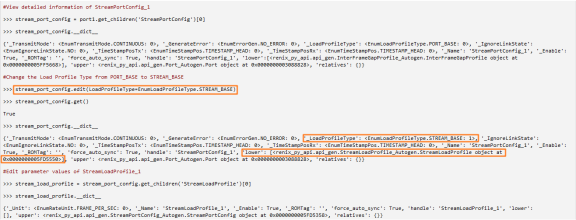

#修改端口的负载模式——Base On Stream
stream_port_config.edit(LoadProfileType=EnumLoadProfileType.STREAM_BASE)
stream_port_config.get()
print(stream_port_config.__dict__)
#选择换算的基准单位（不同的流量有不同的单位和数值，要计算端口总负载，需要选择一个基准单位）
stream_load_profile = stream_port_config.get_children('StreamLoadProfile')[0]
stream_load_profile.get()
print(stream_load_profile.__dict__)
stream_load_profile.edit(Unit=EnumRateUnit.BYTE_PER_SEC)
print(s1.get_children())
print(stream_load_profile.__dict__)

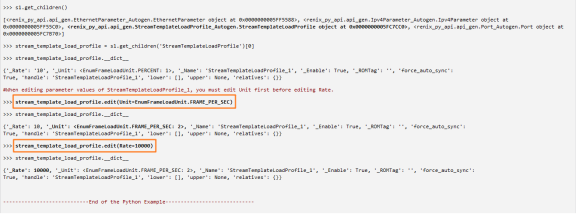

#修改端口速率的单位和数值（先修改单位，再修改数值，单位和数值不要同时修改，否则配置会不生效）
stream_template_load_profile = s1.get_children('StreamTemplateLoadProfile')[0]
print(stream_template_load_profile.__dict__ )
stream_template_load_profile.edit(Unit=EnumFrameLoadUnit.FRAME_PER_SEC)
print(stream_template_load_profile.__dict__)
stream_template_load_profile.edit(Rate=10000)
print(stream_template_load_profile.__dict__)
