信而泰RENIX_IPv6自动配置

本文关键词：数通一体化测试、流量测试、协议仿真、IPv6测试、链路层。

一、Renix测试软件介绍

Renix 是信而泰推出的适用于研发测试场景的数通一体化测试软件，该软件配合适当的信而泰机箱和接口卡，可对 DUT（被测设备）执行流量测试、协议仿真和性能测试。适用于复杂网络设备在研发阶段的测试，如交换机、路由器、防火墙等。本文我们将为您介绍信而泰Renix——IPv6自动配置



二、IPv6自动配置介绍

1.1 IPv6自动配置简介

在功能上分为以下三点：

·通过某种机制，在主动发送路由请求或被动接受路由通告时获取网络的前缀信息，然后主机自己生成地址的接口ID部分

·RFC 4862 IPv6 Stateless Address Autoconfiguration

·RENIX仅支持作为发送Route Solicitation Message

1.2协议简介

地址请求过程

·主机会先生成link local地址

·（可选）配置DAD（重复地址检测），检测到无重复地址时，发送RS报文

·收到路由器的RA回复报文，用自己的接口标识结合RA报文中的路由前缀生成全球单播地址

·再进行DAD检测，无重复地址时才是真正的全球地址



1.3重复地址检测

（1）重复地址检测（DAD）：在接口使用IPv6单播地址之前，探测是否有其他节点使用了该地址

·重复地址检测之前，IPv6单播地址处于“暂时”状态（Tentative Address）

·完成了DAD检测之后，会进入“首选”状态（Prefere Address）

·若发现了重复地址，则该地址变为“废弃”状态（Duplicated Address）

（2）重复地址检测过程

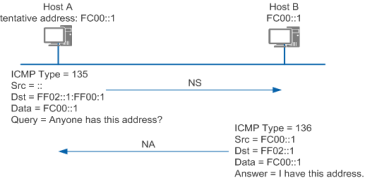

·主机向Solicited-Node组播组发送以目标地址为请求地址的NS报文

·如果没有重复地址，不会收到对应的NA回复报文，目标地址由“暂时”状态变成“首选”状态

·如果有重复地址，会收到对应的NA回复报文，目标地址由“暂时”状态变成“废弃”状态

1.4接口标识符

（1）接口标识符生成

·手工配置

·系统通过软件自动生成

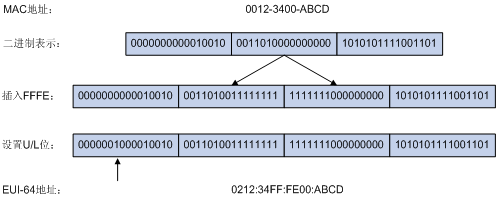

·使用IEEE-EUI-64规范生成



三、测试说明

3.1 IPv6自动配置 拓扑

（1）测试目的

·验证DUT IPv6 SAA基本功能

（2）测试步骤

·按图连接好拓扑

·Port1对接交换机G1口，用以获取IPv6地址

·Port2对接交换机G2口，用以发送验证流量

（3）预期结果

·测试仪Port1端口能成功获取IPv6地址

·Port1端口能接收到来自Port2的验证流量

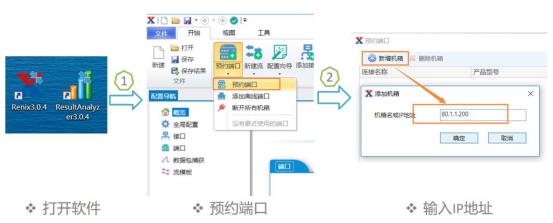

3.2准备工作: 添加机框

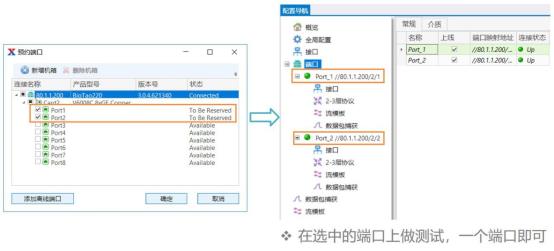

3.3准备工作: 预约端口

四、配置设置

4.1选择向导

选择IPv6自动配置向导



4.2选择端口

选择参与测试的端口

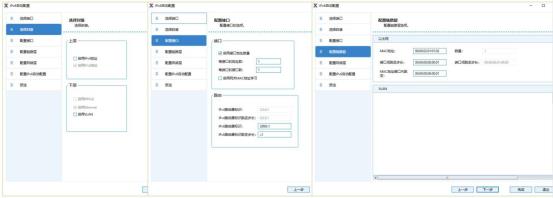

4.3选择封装、配置接口、配置链路层

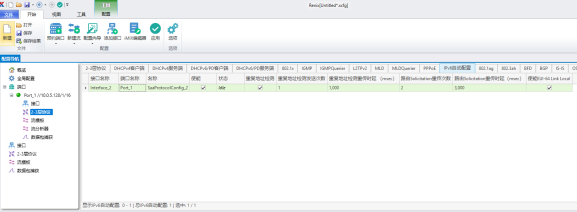

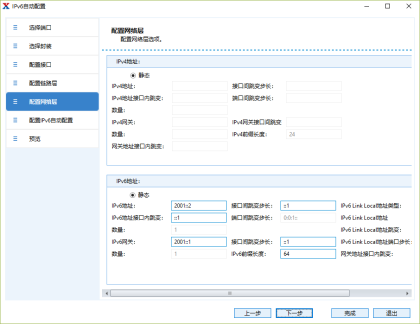

4.4配置网络层、配置IPv6自动配置

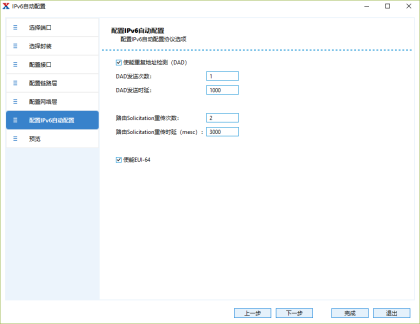

注意：使能EUI-64 和 使能地址重复检测（DAD）



4.5预览

预览无问题后点击“完成”

4.6配置完成

4.7DUT配置

（1）以华为交换机为例：

#

IPv6

#

Interface GigabitRthernet0/0/1

Undo portswish

Ipv6 enable

Ip address 2020::2 64

Undo ipv6 nd ra halt

#



五、测试启动

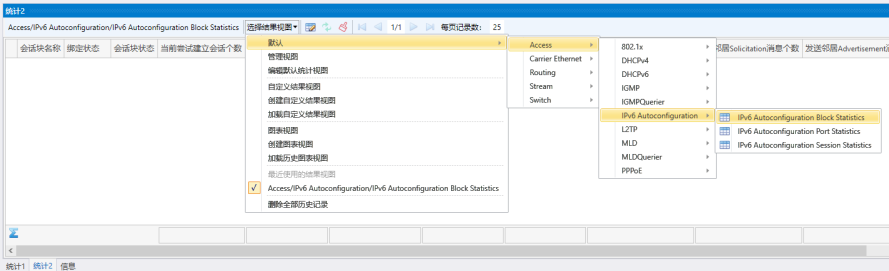

5.1调出相关统计

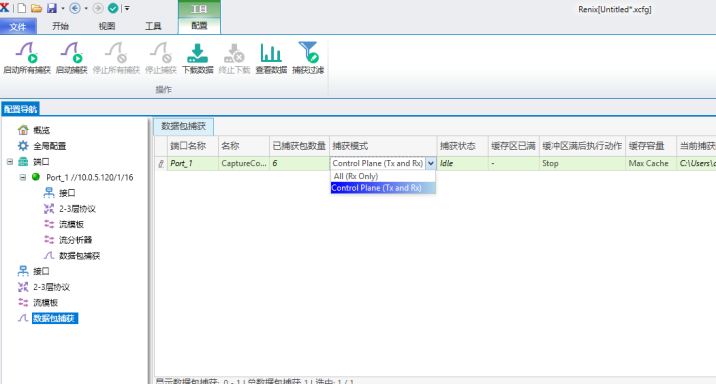

5.2开启协议抓包

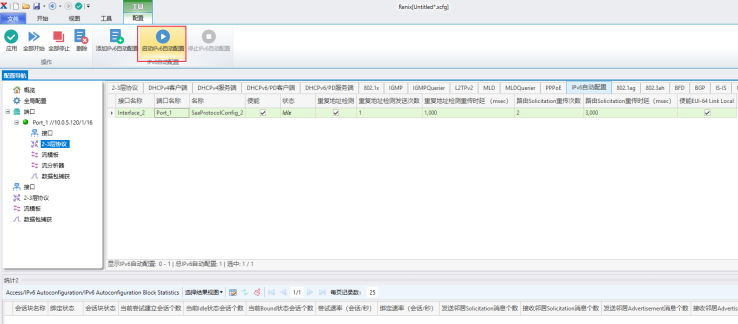

5.3启动IPv6自动配置测试

5.4测试成功

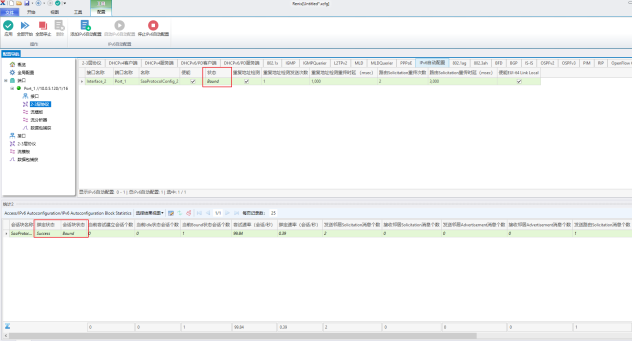

会话状态由Idle变为Bound，自动配置测试成功



5.5查看报文

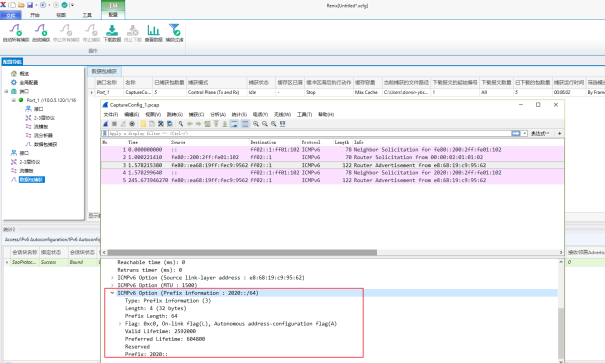

NS报文为地址查重报文，RS报文为测试仪发出请求报文，RA报文为交换机回复的路由通告，包含网络前缀等信息

5.6查看测试结果

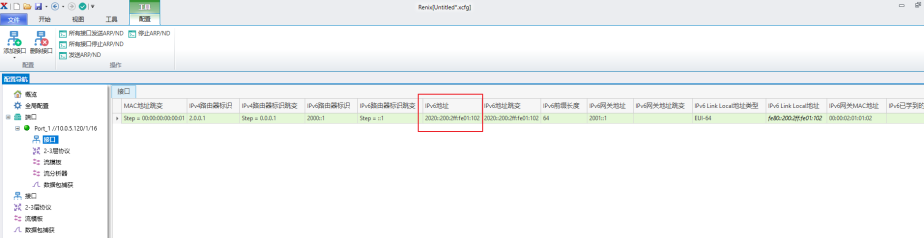

此时测试仪接口的IPv6地址已变为自动配置的地址



5.7发流验证

测试仪P2端口建立发往P1获取的IPv6地址的流量，P1端口能接收到这个流量
