信而泰RENIX-使用已有流量进行RFC2544吞吐量测试

本文关键词：RFC2544、数通一体化测试、流量测试、协议仿真

一、Renix测试软件介绍

Renix 是信而泰推出的适用于研发测试场景的数通一体化测试软件，该软件配合适当的信而泰机箱和接口卡，可对 DUT（被测设备）执行流量测试、协议仿真和性能测试。适用于复杂网络设备在研发阶段的测试，如交换机、路由器、防火墙等。本文我们将为您介绍如何使用已有流量进行RFC2544测试。



二、测试说明

先创建流量，将流量运行，流量正常。再使用创建的流量进行RFC2544测试，可避免因为配置原因流量不通，影响RFC 2544测试。

而且创建流量候，可以编辑报文，如增加TCP/UDP头部。可以让用户使用TCP/DUP流量进行RFC2544测试。

三、测试拓扑

拓扑说明

·测试仪两个端口和DUT两个端口相连。

·测试P1端口发出流量，经过DUT转发后，从B端口发出，进入P2端口。

四、测试思路

（1）在测试仪端口上创建两个Interface（接口），模拟两台主机。

（2）创建两个Interface之间的流量，创建绑定流或Raw流。

（3）在RFC2544套件里，选择之前创建的两个接口，然后选择已经存在的流量，在两个接口之间发送流量。

五、测试步骤

（1）占用端口

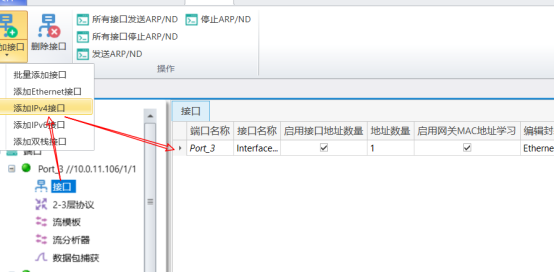

（2）创建Interface

在测试仪两个端口上创建IPv4接口（如果是L2转发，则创建Ethernet接口）

这里DUT是一个L2 Switch，因此将两个IPv4 Interface,配置为同一网段，且互为网关





（3）创建流量（这里使用绑定流。根据实际需要，也可以使用Raw流）

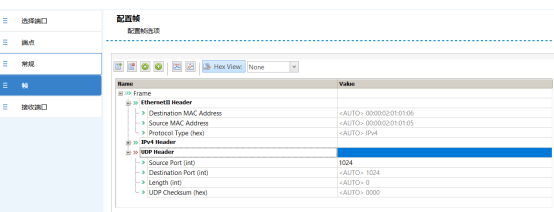

报文长度，这里不用设置，因为是要运行RFC2544，在测试套件中会有设置。通过编辑帧格式，添加UDP头部（TCP头部相同方法添加）

可以根据实际情况，修改UDP/TCP端口号



（4）选择RFC2544向导

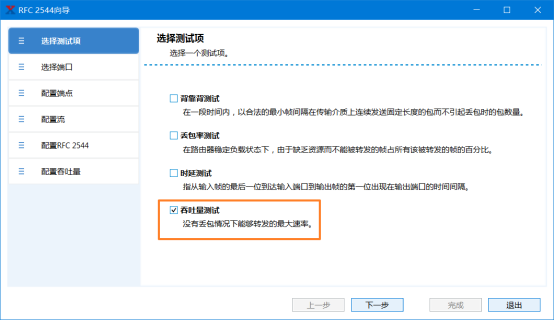

（5）选择吞吐量测试

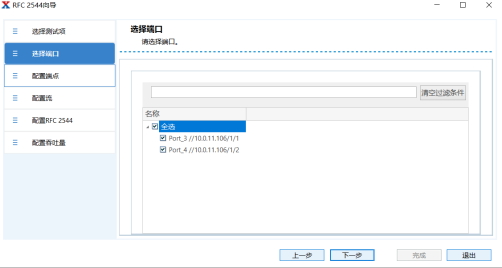

（6）选择端口

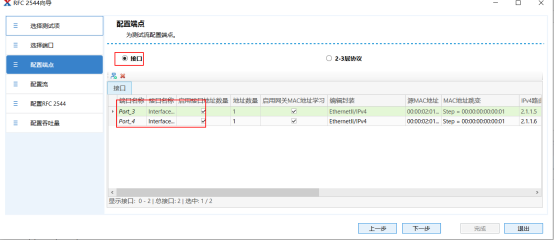

（7）配置接口

选择之前创建的IPv4 Interface

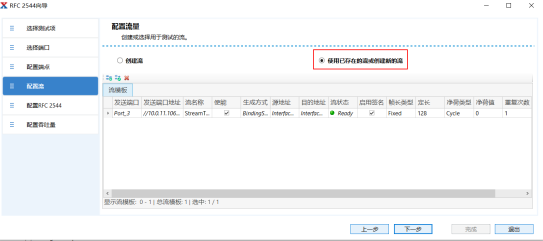

（8）配置流

选择“使用已存在的流”



（9）配置RFC2544：默认即可





（10）配置RFC2544测试相关的参数

参数可根据实际需求调整

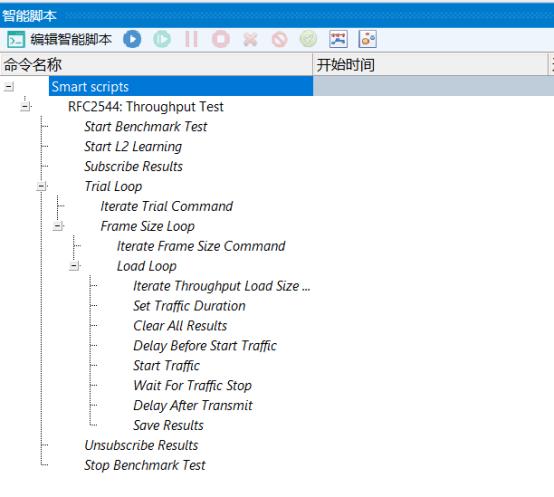

（11）自动生成智能脚本





（12）点击开始，自动运行

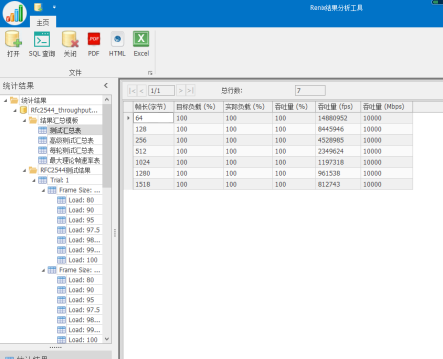

（13）测试结果自动弹出
