DHCPv6_Client测试实操（信而泰原创文章）

一、DHCPv6原理

DHCPv6简介

DHCPv6概述

（1）DHCPv6

Dynamic Host Configuration Protocol for IPv6

支持IPv6的动态主机配置协议

（2）RFC3315, 2003.7

（3）模式: Client/Server模式

（4）目标

自动协商网络参数, 不需要用户手工配置

DHCPv6基本架构

DHCPv6基本协议架构中，主要包括以下三种角色：

（1）DHCPv6 Client：

DHCPv6客户端，通过与DHCPv6服务器进行交互，获取IPv6地址/前缀和网络配置信息，完成自身的地址配置功能。

（2）DHCPv6 relay：

DHCPv6中继代理，负责转发来自客户端方向或者服务器方向的DHCPv6报文，协助客户端和服务器完成自身地址配置功能（不是必须存在的角色）v6里面中继出现的场景是客户端和服务器不在同一个共享的网络里面。

（3）DHCPv6 Server：

DHCPv6服务器，负责处理来自客户端或中继代理的地址分配、地址续租、地址释放等请求，为客户端分配IPv6地址/前缀和其他网络配置信息。

IPv6地址分配类型

（1）IPv6协议具有地址空间巨大的特点，但同时长达128比特的IPv6地址又要求高效合理的地址自动分配和管理策略

（2）目前IPv6地址的分配方法有以下几种：

手动配置 手动配置IPv6地址/前缀及其他网络配置参数（DNS、NIS、SNTP服务器地址等参数）

无状态自动地址分配 由接口ID生成链路本地地址，再根据路由通告报文RA（Router Advertisement）包含的前缀信息自动配置本机地址

有状态自动地址分配 即DHCPv6方式。DHCPv6又分为如下两种:

·DHCPv6有状态自动分配。DHCPv6服务器自动分配IPv6地址/PD前缀及其他网络配置参数（DNS、NIS、SNTP服务器地址等参数）

·DHCPv6无状态自动分配。主机IPv6地址仍然通过路由通告方式自动生成，DHCPv6服务器只分配除IPv6地址以外的配置参数，包括DNS、NIS、SNTP服务器等参数

DHCPv6优点

与其他IPv6地址分配方式（手工配置、通过路由器通告消息中的网络前缀无状态自动配置等）相比，DHCPv6具有以下优点：

·更好地控制IPv6地址的分配。DHCPv6方式不仅可以记录为IPv6主机分配的地址，还可以为特定的IPv6主机分配特定的地址，以便于网络管理。

·DHCPv6支持为网络设备分配IPv6前缀，便于全网络的自动配置和网络层次性管理。

·除了为IPv6主机分配IPv6地址/前缀外，还可以分配DNS服务器IPv6地址等网络配置参数。

DHCPv6基本概念-1

组播地址

·在DHCPv6协议中，客户端不用配置DHCPv6 Server的IPv6地址，而是发送目的地址为组播地址的Solicit报文来定位DHCPv6服务器

·在DHCPv4协议中，客户端发送广播报文来定位服务器。为避免广播风暴，在IPv6中，已经没有了广播类型的报文，而是采用组播报文。DHCPv6用到的组播地址有两个：

FF02::1:2（All DHCP Relay Agents and Servers）：所有DHCPv6服务器和中继代理的组播地址，这个地址是链路范围的，用于客户端和相邻的服务器及中继代理之间通信。所有DHCPv6服务器和中继代理都是该组的成员

FF05::1:3（All DHCP Servers）：所有DHCPv6服务器组播地址，这个地址是站点范围的，用于中继代理和服务器之间的通信，站点内的所有DHCPv6服务器都是此组的成员

DHCPv6基本概念-2

（1）UDP端口号

·DHCPv6报文承载在UDPv6上；

·客户端侦听的UDP目的端口号是546；

·服务器、中继代理侦听的UDP端口号是547。

（2）DHCP唯一标识符（DUID）

·DHCP设备唯一标识符DUID（DHCPv6 Unique Identifier），每个服务器或客户端有且只有一个唯一标识符，服务器使用DUID来识别不同的客户端，客户端则使用DUID来识别服务器；

·客户端和服务器DUID的内容分别通过DHCPv6报文中的Client Identifier和Server Identifier选项来携带。两种选项的格式一样，通过option-code字段的取值来区分是Client Identifier还是Server Identifier选项。

DHCPv6基本概念-3

身份联盟（IA）身份联盟IA（Identity Association）是使得服务器和客户端能够识别、分组和管理一系列相关IPv6地址的结构。每个IA包括一个IAID和相关联的配置信息。

·客户端必须为它的每一个要通过服务器获取IPv6地址的接口关联至少一个IA。客户端用给接口关联的IA来从服务器获取配置信息。每个IA必须明确关联到一个接口；

·IA的身份由IAID唯一确定，同一个客户端的IAID不能出现重复。IAID不应因为设备的重启等因素发生丢失或改变；

·IA中的配置信息由一个或多个IPv6地址以及T1和T2生存期组成。IA中的每个地址都有首选生存期和有效生存期；

·一个接口至少关联一个IA，一个IA可以包含一个或多个地址信息。

DHCPv6协商流程

DHCPv6有状态自动分配

（1）IPv6主机通过有状态DHCPv6方式获取IPv6地址和其他配置参数（例如DNS服务器的IPv6地址等）

（2）DHCPv6服务器为客户端分配地址/前缀的过程分为两类

·DHCPv6四步交互分配过程

·DHCPv6两步交互快速分配过程

DHCPv6四步交互1

（1）四步交互常用于网络中有多个DHCPv6服务器的情况。DHCPv6客户端首先通过组播发送Solicit报文来定位可以为其提供服务的DHCPv6服务器，在收到多个DHCPv6服务器的Advertise报文后，根据DHCPv6服务器的优先级选择一个为其分配地址和配置信息的服务器，接着通过Request/Reply报文交互完成地址申请和分配过程

（2）DHCPv6服务器端如果没有配置使能两步交互，无论客户端报文中是否包含Rapid Commit选项，服务器都采用四步交互方式为客户端分配地址和配置信息

DHCPv6四步交互-2

DHCPv6四步交互地址分配过程如下：

·DHCPv6客户端发送Solicit报文，请求DHCPv6服务器为其分配IPv6地址和网络配置参数；

·如果Solicit报文中没有携带Rapid Commit选项，或Solicit报文中携带Rapid Commit选项，但服务器不支持快速分配过程，则DHCPv6服务器回复Advertise报文，通知客户端可以为其分配的地址和网络配置参数；

·如果DHCPv6客户端接收到多个服务器回复的Advertise报文，则根据Advertise报文中的服务器优先级等参数，选择优先级最高的一台服务器，并向所有的服务器发送Request组播报文，该报文中携带已选择的DHCPv6服务器的DUID；

·DHCPv6服务器回复Reply报文，确认将地址和网络配置参数分配给客户端使用。

DHCPv6两步交互-1

（1）两步交互常用于网络中只有一个DHCPv6服务器的情况。DHCPv6客户端首先通过组播发送Solicit报文来定位可以为其提供服务的DHCPv6服务器，DHCPv6服务器收到客户端的Solicit报文后，为其分配地址和配置信息，直接回应Reply报文，完成地址申请和分配过程

（2）两步交换可以提高DHCPv6过程的效率，但在有多个DHCPv6服务器的网络中，多个DHCPv6服务器都可以为DHCPv6客户端分配IPv6地址，回应Reply报文，但是客户端实际只可能使用其中一个服务器为其分配的IPv6地址和配置信息。为了防止这种情况的发生，管理员可以配置DHCPv6服务器是否支持两步交互地址分配方式

·DHCPv6服务器端如果配置使能了两步交互，并且客户端报文中也包含Rapid Commit选项，服务器采用两步交互方式为客户端分配地址和配置信息

·如果DHCPv6服务器不支持快速分配地址，则采用四步交互方式为客户端分配IPv6地址和其他网络配置参数

DHCPv6两步交互-2

DHCPv6两步交互地址分配过程如下：

·DHCPv6客户端在发送的Solicit报文中携带Rapid Commit选项，标识客户端希望服务器能够快速为其分配地址和网络配置参数

·DHCPv6服务器接收到Solicit报文后，将进行如下处理：

如果DHCPv6服务器支持快速分配地址，则直接返回Reply报文，为客户端分配IPv6地址和其他网络配置参数，Replay报文中也携带Rapid Commit选项；

如果DHCPv6服务器不支持快速分配过程，则采用四步交互方式为客户端分配IPv6地址/前缀和其他网络配置参数。

DHCPv6无状态自动分配

IPv6节点可以通过DHCPv6无状态方式获取配置参数（包括DNS、SIP、SNTP等服务器配置信息，不包括IPv6地址）

DHCPv6无状态工作过程如下：

·DHCPv6客户端以组播方式向DHCPv6服务器发送Information-Request报文，该报文中携带Option Request选项，指定DHCPv6客户端需要从DHCPv6服务器获取的配置参数

·DHCPv6服务器收到Information-Request报文后，为DHCPv6客户端分配网络配置参数，并单播发送Reply报文，将网络配置参数返回给DHCPv6客户端。DHCPv6客户端根据收到Reply报文提供的参数完成DHCPv6客户端无状态配置

DHCPv6报文格式

DHCPv6的报文格式

DHCPv6报文中各个字段的含义

字段	长度	含义
msg-type	1字节	表示报文的类型，取值为1～13，具体请参见DHCPv6报文类型。
transaction-ID	3字节	DHCPv6交互ID，也叫事务ID，用来标识一个来回的DHCPv6报文交互。例如Solicit/Advertise报文为一个交互。Request/Reply报文为另外一个交互，两者有不同的事务ID。交互ID特点如下：交互ID是DHCPv6客户端生成的一个随机值，DHCPv6客户端应当保证交互ID具有一定的随机性。对于DHCPv6服务器响应报文和相应的请求报文，两者交互ID保持一致。如果是DHCPv6服务器主动发起的会话报文，则交互ID为0。
Options	可变	表示DHCPv6的选项字段。此字段包含了DHCPv6服务器分配给IPv6主机的配置信息，如DNS服务器的IPv6地址等信息。

DHCPv6报文抓包-Solicit报文（类型1）

DHCPv6客户端使用Solicit报文来确定DHCPv6服务器的位置

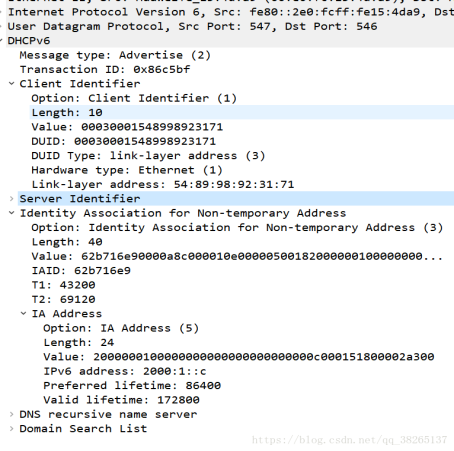

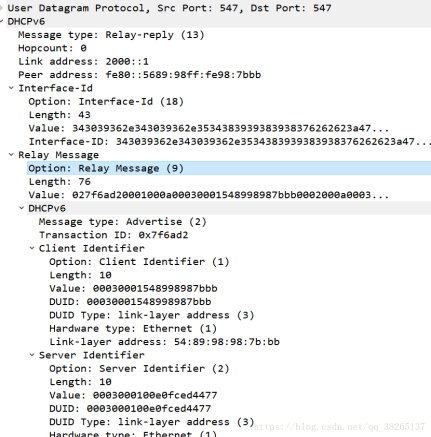

DHCPv6报文抓包-Advertise报文（类型2）

DHCPv6服务器发送Advertise报文来对Solicit报文进行回应，宣告自己能够提供DHCPv6服务

DHCPv6报文抓包-Request报文（类型3）

DHCPv6客户端发送Request报文来向DHCPv6服务器请求IPv6地址和其它配置信息

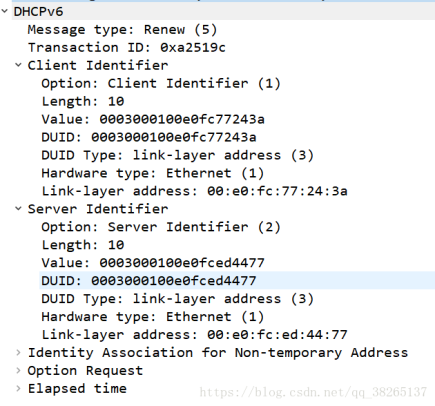

DHCPv6报文抓包-Renew报文（类型5）

DHCPv6客户端向给其提供地址和配置信息的DHCPv6服务器发送Renew报文来延长地址的生存期并更新配置信息

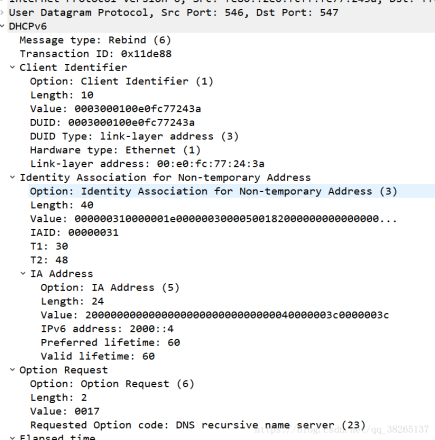

DHCPv6报文抓包-Rebind报文（类型6）

如果Renew报文没有得到应答，DHCPv6客户端向任意可达的DHCPv6服务器发送Rebind报文来延长地址的生存期并更新配置信息

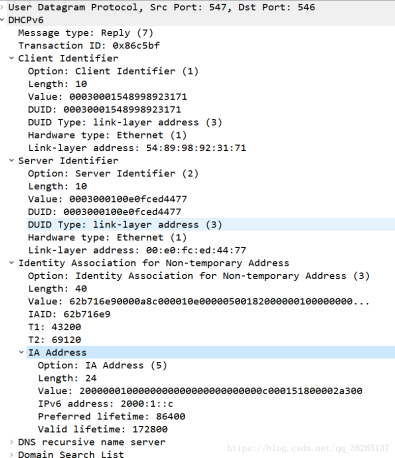

DHCPv6报文抓包-Reply报文（类型7）

DHCPv6服务器在以下场合发送Reply报文：DHCPv6服务器发送携带了地址和配置信息的Reply消息来回应从DHCPv6客户端收到的Solicit、Request、Renew、Rebind报文。DHCPv6服务器发送携带配置信息的Reply消息来回应收到的Information-Request报文。用来回应DHCPv6客户端发来的Confirm、Release、Decline报文
