OSPF协议测试实操（信而泰原创文章）
测试用例
1.测试目的
·验证DUT基本的OSPF功能
·验证OSPF的MD5认证功能
·验证OSPF路由的流量转发功能
2.测试说明
·测试仪P1模拟OSPF, 和DUT的G1/0/1之间建立OSPF邻居
·两个OSPF邻居之间使用MD5认证
·测试仪的P1向DUT发送10条type3类的LSAs
·测试仪的P2向DUT发送10条type5类的LSAs
·测试仪端口2分别向type3和type5的LSA发送流量, 验证是否能够正常转发
3.测试步骤
·按图连接好拓扑→配置好测试仪和DUT的接口IP地址→在测试仪P1和DUT的G1/0/1之间配置OSPF邻居→OSPF邻居之间配置MD5认证→P1端口向DUT发送type3的LSAs(50.1.1.0~50.1.10.0/24)→P1端口向DUT发送type5的LSAs(60.1.1.0~60.1.10.0/24)
→P2向Type3和Type5的LSAs发送各10%的流量→在测试仪P1上启动OSPF→在DUT上查看OSPF邻居是否建立→在DUT上查看是否学习到测试仪发送的LSAs→从测试仪P2端口向type3和type5类LSAs各发送10%的流量
4.预期结果
·OSPF邻居能够正常建立
·DUT能够学习到全部的type3和type5 LSAs
·测试仪P1端口能够收到P2发送的流量, 没有丢包
一、占用Ports

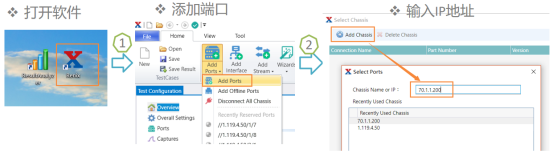

步骤1-1: 添加机框
机框IP地址
·在机框显示屏上查看
·默认为192.168.0.180

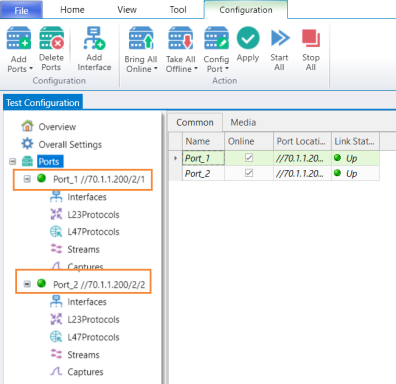

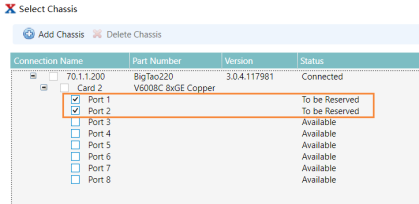

步骤1-2: 占用Ports
在选中的端口上做测试
二、配置IP地址

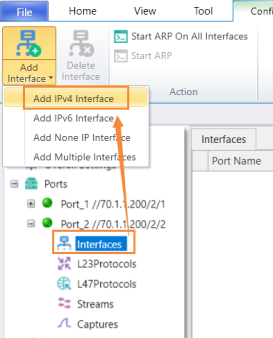

步骤2-1: 添加Interface（手工添加）
还可以通过wizard方式创建Interface
步骤2-2: 修改Interface

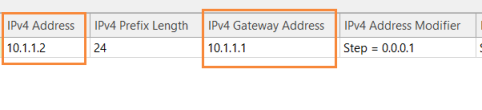

修改接口IP地址信息
·网关是DUT的IP
·IPv4地址是本端的IP

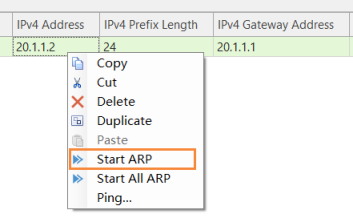

学习ARP（选中接口, 右键）
查看是否学习到网关的MAC地址
三、配置OSPF

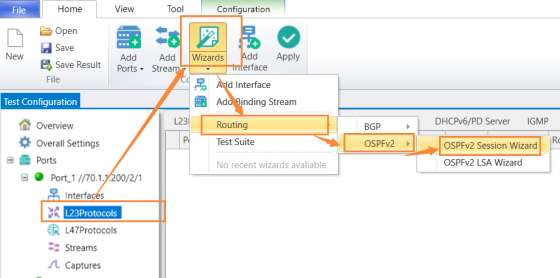

步骤3-1: 向导创建OSPF
打开向导
步骤3-2: 选择端口
选择端口
只选择需要建立OSPF的端口
选择完成以后, 按Next
步骤3-3: 封装协议
封装协议
·默认IPv4
VLAN配置
·选配
·是否在Interface上加上VLAN
·本例中不需要

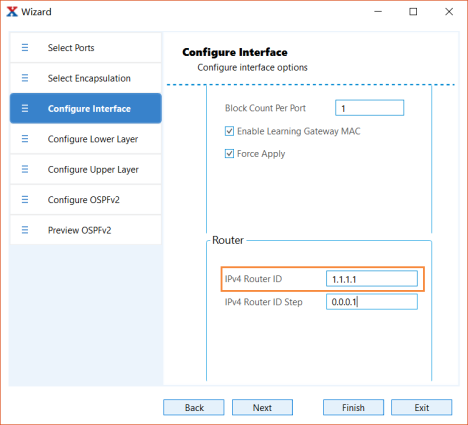

步骤3-4: 配置Interface
·Interface配置
·是否默认学习MAC地址
·配置OSPF Router ID

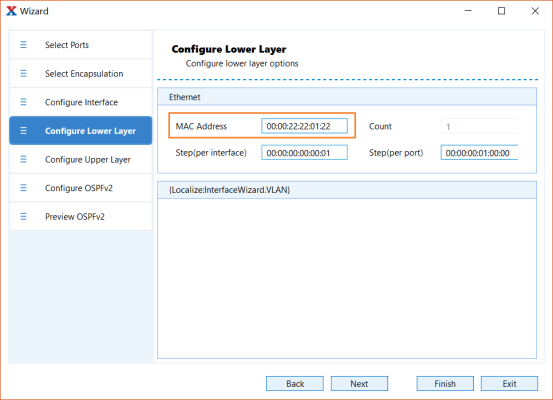

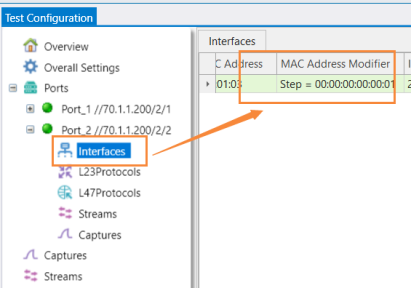

步骤3-5: 配置MAC层信息
MAC层信息
·修改Interface的MAC地址

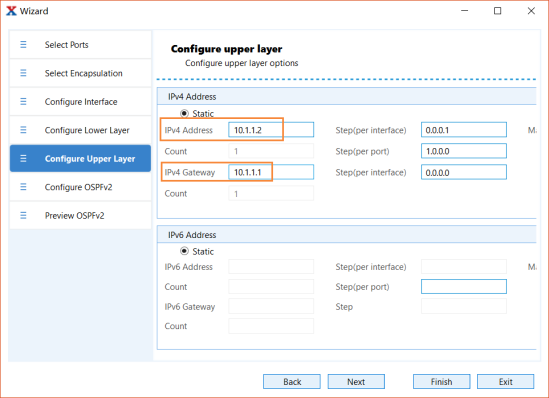

步骤3-6: 配置IP层信息
配置IP信息
·本端的IP地址
·网关地址(DUT地址)

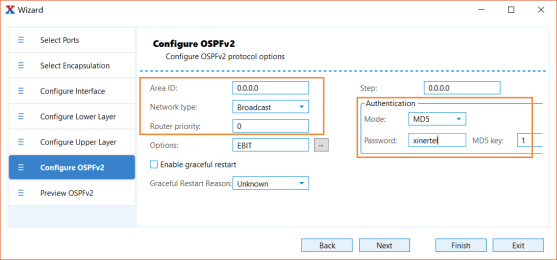

步骤3-7: 配置OSPF
配置OSPF
·配置Area
·网络类型
·优先级
配置认证
·认证方式
·认证密码
·认证key

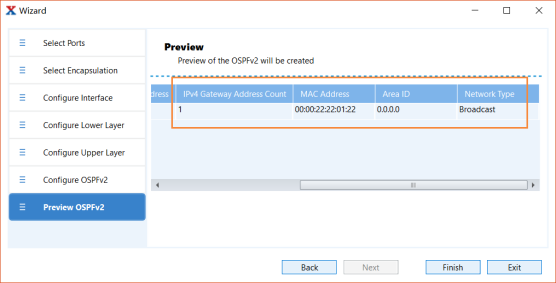

步骤3-8: 预览配置的OSPF
OSPF邻居的配置结束

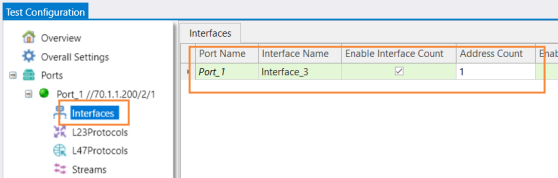

步骤3-9: 查看配置的Interface
进行ARP学习, 确保DUT MAC能够学习到

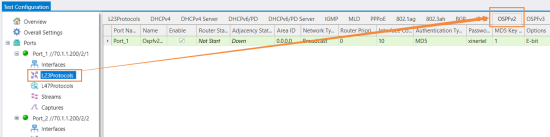

步骤3-10: 查看配置的OSPF

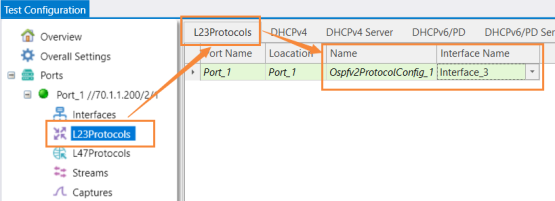

步骤3-11: 将Interface和OSPF关联
Interface和OSPF关联
·向导创建 默认关联
·手工创建OSPF, 需要手工关联
四、发布LSA
步骤4-1: 向导添加LSAs

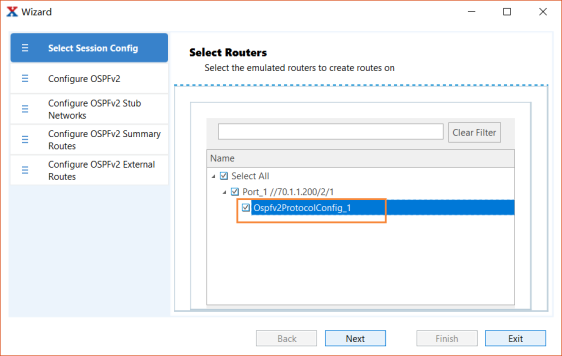

步骤4-2: 选择OSPF接口
·选择需要发布的OSPF

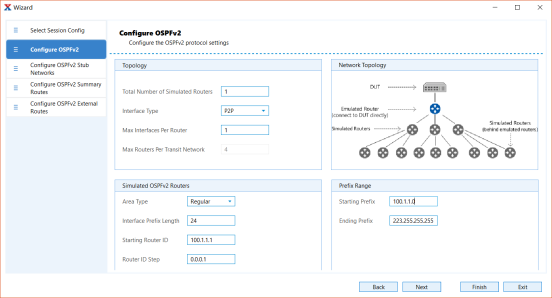

步骤4-2: 配置拓扑结构
配置拓扑
·配置测试仪模拟的拓扑结构

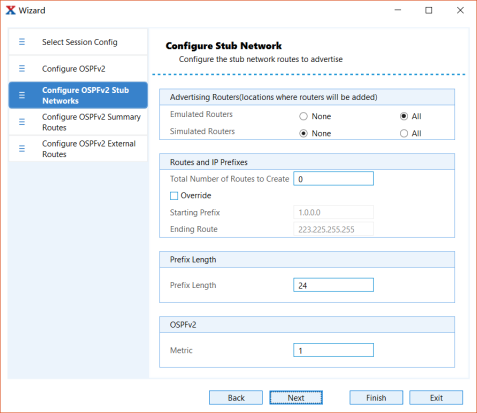

步骤4-3: 配置Router LSA
配置Router LSAs
·通常保持不变

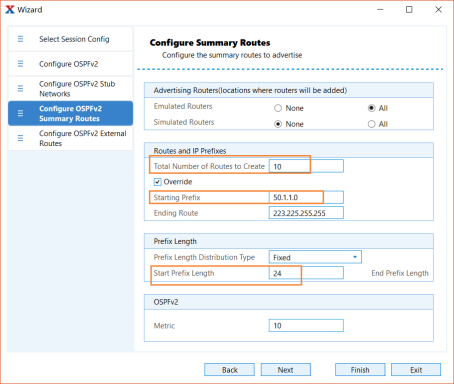

步骤4-4: 配置Summary LSA
·配置type3类LSAs
·配置LSA数量
·配置LSA的开始prefix
·配置Prefix的掩码
·配置Prefix的Metric

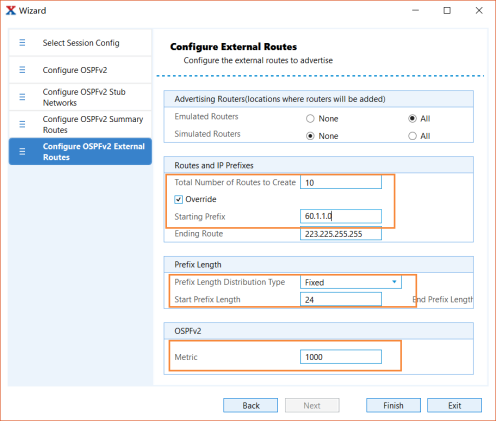

步骤4-5: 配置External LSA
配置type3类LSAs
·配置LSA数量
·配置LSA的开始prefix
·配置Prefix的掩码
·配置Prefix的Metric
配置完成
·点击Finish按钮
步骤4-6: 查看配置的LSAs
五、配置流量

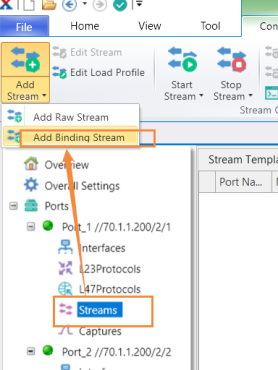

步骤5-1: Wizard配置流量
选择端口
步骤5-2: Wizard配置流量
选择流量
·双向流量
·P2接口打向2类LSAs

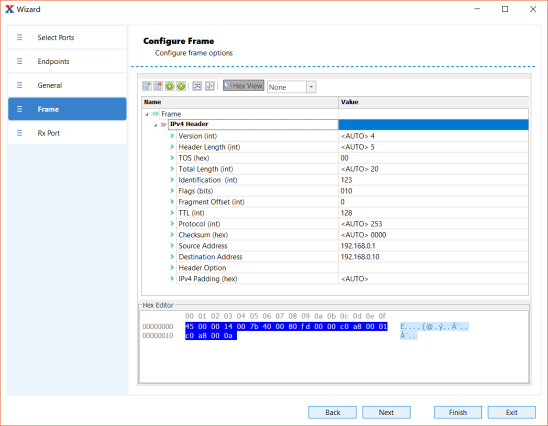

步骤5-2: 配置Frame格式
配置Frame
·配置Frame长度
·配置Frame填充内容
步骤5-3: 配置Frame格式

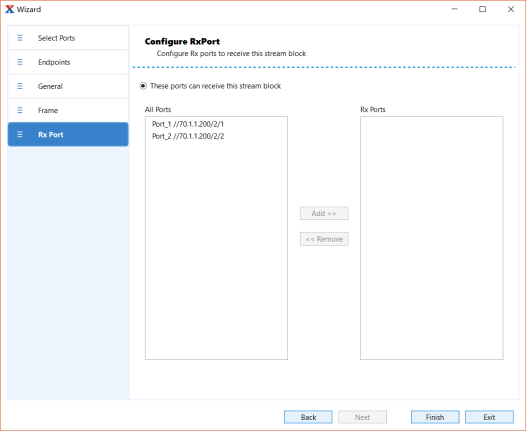

步骤5-4: 选择Rx端口
选择流量接收端口
·可选

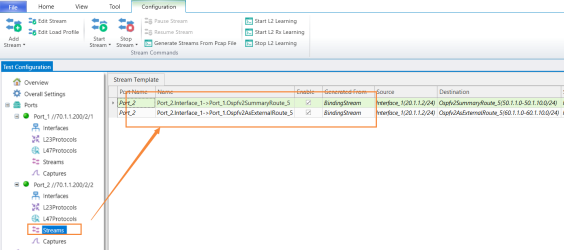

步骤5-5: 查看配置的Stream
六、启用OSPF

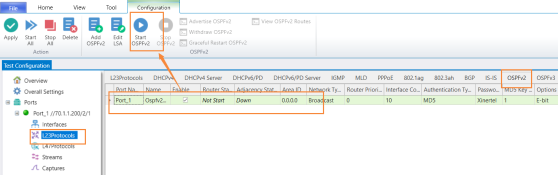

方法1: 启动OSPF
·选中
·点击Start OSPFv2
方法2
·右键选中
·启动OSPF
步骤6-2: 查看OSPF状态
查看状态
状态变为Full以后, 表明邻居建立成功
七、发流验证

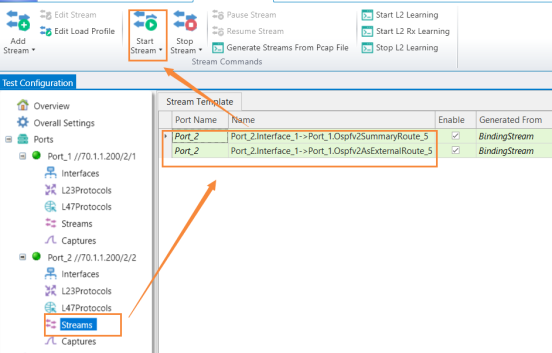

步骤7-1: 发流验证
发流验证
·选中流量
·点击start
步骤7-2: 切换Load模式
切换模式
·默认基于端口
·切换到基于Stream

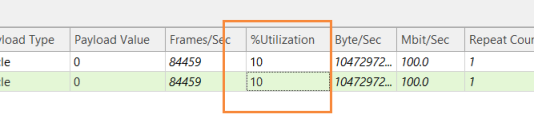

步骤7-3: 修改Load值
修改load值
在每个Stream上进行修改

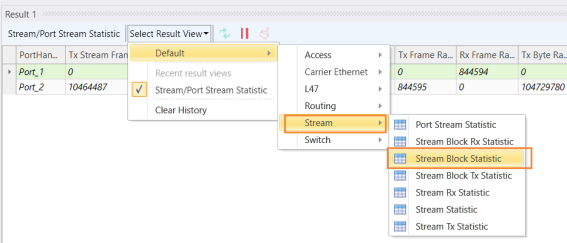

步骤7-4: 切换到Stream Block统计
切换统计
·默认基于端口统计
·切换到基于stream Block统计

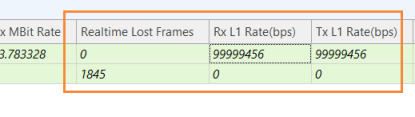

步骤7-5: 查看统计
查看统计
·速率
·时延
·丢包
·….
三层交换机的配置
!
interface GigabitEthernet1/0/1
no switchport
ip address 10.1.1.1 255.255.255.0
ip ospf authentication message-digest
ip ospf message-digest-key 1 md5 Xinertel
ip ospf lls disable
ip ospf 1 area 0
!
interface GigabitEthernet1/0/2
no switchport
ip address 20.1.1.1 255.255.255.0
!
----------------------------------------
!
router ospf 1
router-id 2.2.2.2
log-adjacency-changes
!

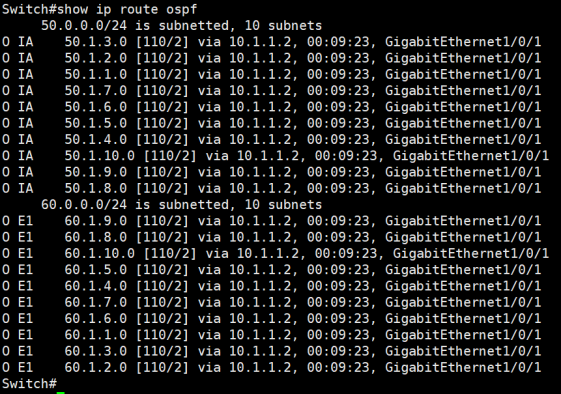

三层交换机的状态
DUT状态
邻居状态为Full
LSAs都学习到
