RIP协议测试实操（信而泰原创文章）
测试用例
测试目的
·验证DUT基本的RIP功能
·验证RIP的MD5认证功能
·验证RIP路由的流量转发功能
测试说明
·测试仪P1模拟RIP, 和DUT的G1/0/1发送RIP
·两个RIP接口之间使用MD5认证
·测试仪的P1向DUT发送10条类的Routes
·测试仪端口2向10条Routes发送流量, 验证是否能够正常转发
测试步骤
·按图连接好拓扑
·配置好测试仪和DUT的接口IP地址
·在测试仪P1和DUT的G1/0/1上都配置RIP
·RIP启用MD5认证
·P1端口向DUT发送10条 Routes(50.1.1.0~50.1.10.0/24)
·配置P2向10条Routes发送10%的流量
·在测试仪P1上启动RIP
·在DUT上查看是否学习到测试仪发送10条的Routes
·从测试仪P2端口向Routes各发送10%的流量
预期结果
·DUT能够学习到全部的10条Routes
·测试仪P1端口能够收到P2发送的流量, 没有丢包

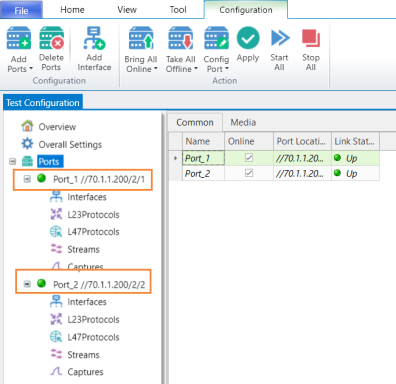

Step1: 占用Ports
步骤1-1: 添加机框
机框IP地址
·在机框显示屏上查看
·默认为192.168.0.180
步骤1-2: 占用Ports
在选中的端口上做测试
Step2: 配置IP地址

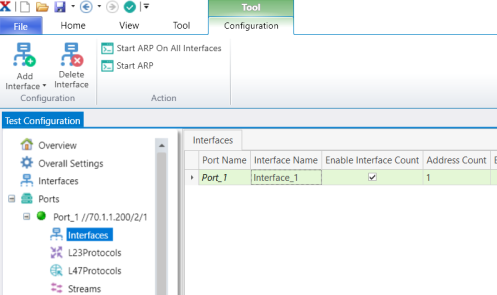

步骤2-1: 添加RIP Interface

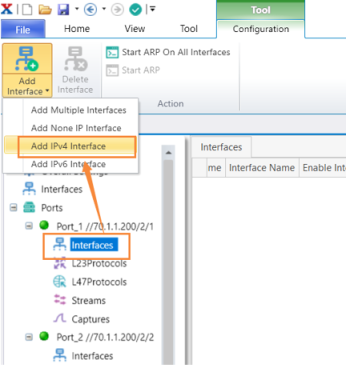

手工添加
还可以通过wizard方式创建Interface
步骤2-2: 修改 RIP Interface
修改接口IP地址信息
Interface名称
网关是DUT的IP
IPv4地址是本端的IP

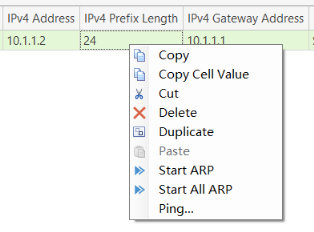

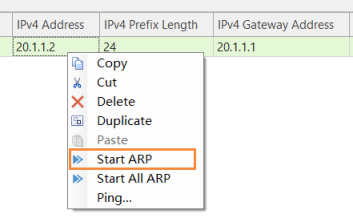

学习ARP（选中接口, 右键）

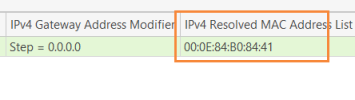

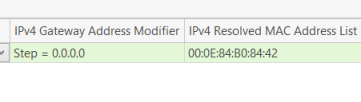

查看是否学习到网关的MAC地址
步骤2-3: 添加Network Interface
手工添加
还可以通过wizard方式创建Interface
步骤2-2: 修改 RIP Interface
修改接口IP地址信息
·Interface名称
·网关是DUT的IP
·IPv4地址是本端的IP
学习ARP（选中接口, 右键）
查看是否学习到网关的MAC地址

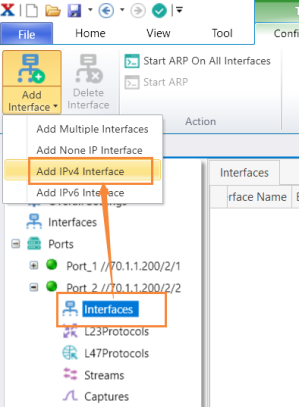

步骤2-3: 添加Network Interface
手工添加
还可以通过wizard方式创建Interface
步骤2-4: 修改Network Interface
修改接口IP地址信息
·网关是DUT的IP
·IPv4地址是本端的IP
学习ARP（选中接口, 右键）
查看是否学习到网关的MAC地址
Step3: 配置RIP

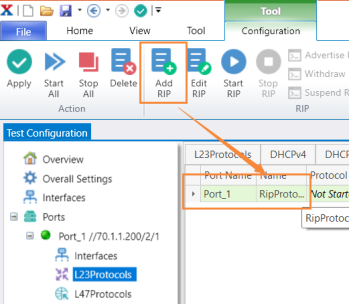

步骤3-1: 手工创建RIP

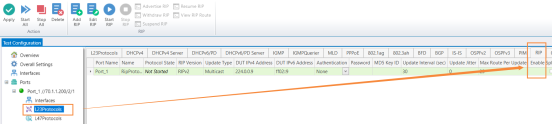

切换到RIP标签页
添加RIP
步骤3-2: 修改RIP配置

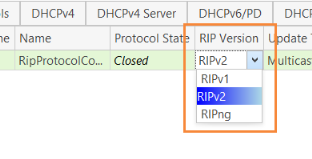

版本选择为RIPv2
配置认证
其它参数

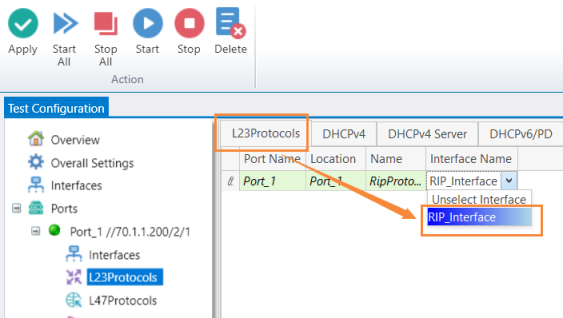

步骤3-3: 关联 配置和接口
关联配置和接口
·切换到L23Protocols
·选择RIP_Interface
Step4: 发布Route
步骤4-1: 手工添加Routes
添加Routes
步骤4-2: 添加RIP routes

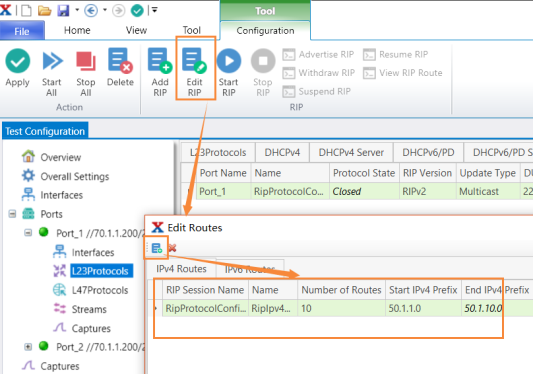

添加10条RIP Routes
Step5: 配置流量
步骤5-1: 添加流量

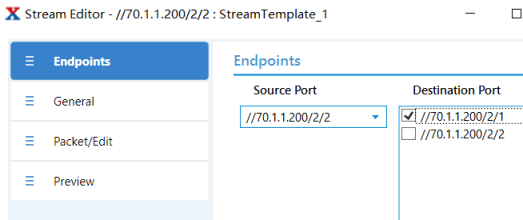

选择端口
步骤5-2: 配置流量
配置流量
·流量名称
·报文长度, 填充内容等

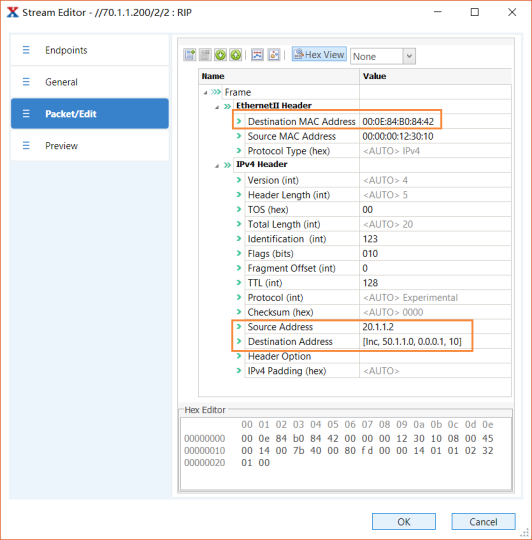

步骤5-3: 配置报文格式1

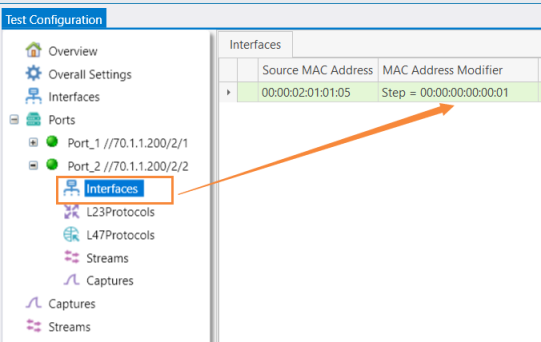

目的MAC
·修改为DUT G1/0/2的MAC
源IP
·修改为测试仪P2的IP
配置Frame
·配置Frame长度
·配置Frame填充内容

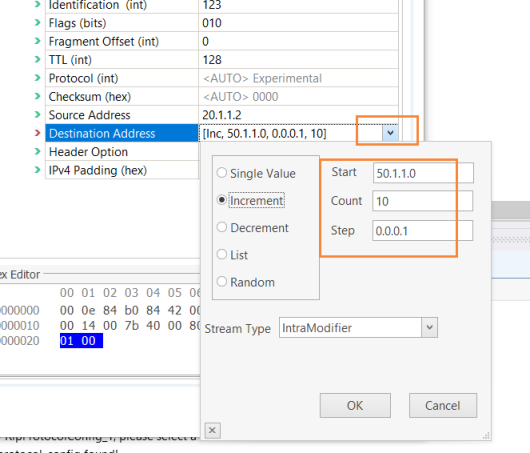

步骤5-4: 配置报文格式2
目的地址配置递增
对应发布的10条Routes

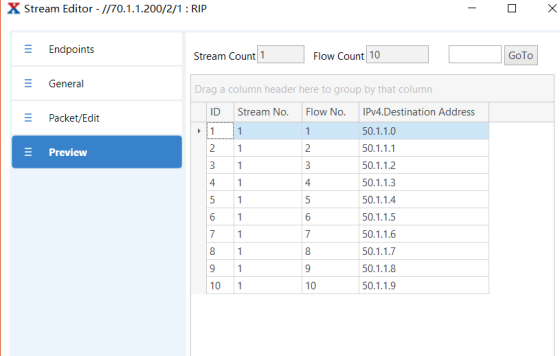

步骤5-5: 预览报文
目的IP地址递增会显示出来

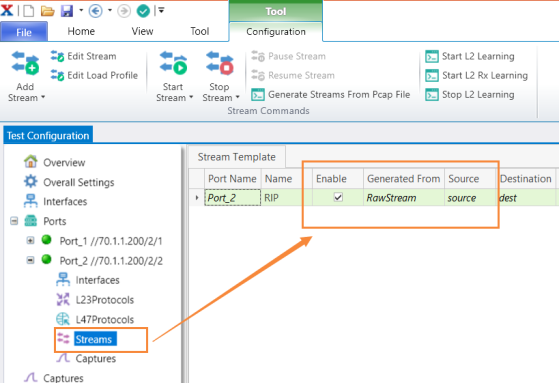

步骤5-6: 查看配置的Stream
Step6: 启用RIP

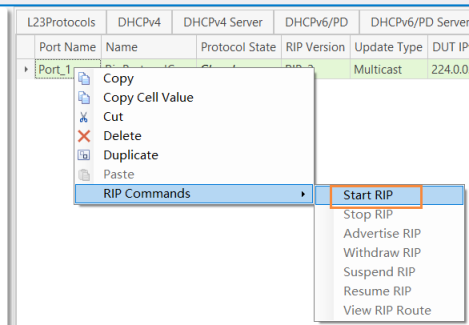

步骤6-1: 启动RIP

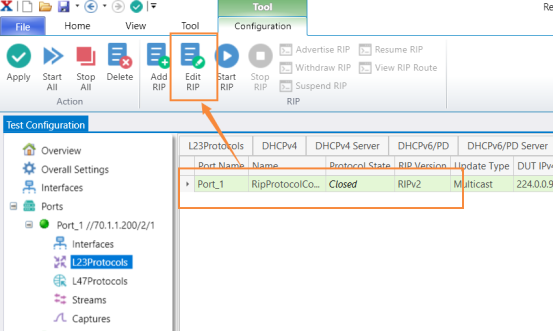

方法1: 启动RIP
·选中

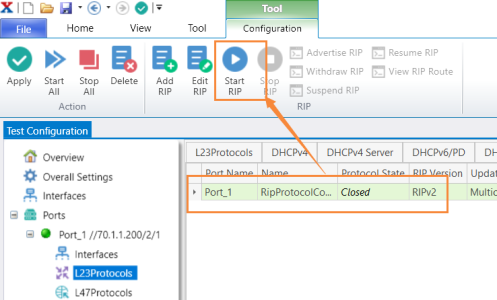

·点击Start RIPv2
方法2
·右键选中
·启动RIP
步骤6-2: 查看RIP状态
查看状态
状态变为Open以后, 表明已经成功发布路由
步骤6-3: 查看DUT是否学习到Routes
DUT学习到10条Routes
Step7: 发流验证

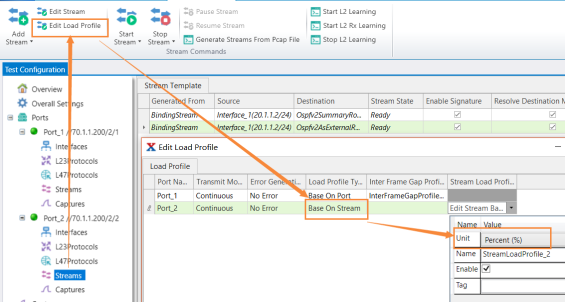

步骤7-1: 切换Load模式
切换模式
默认基于端口
切换到基于Stream
步骤7-2: 修改Load值

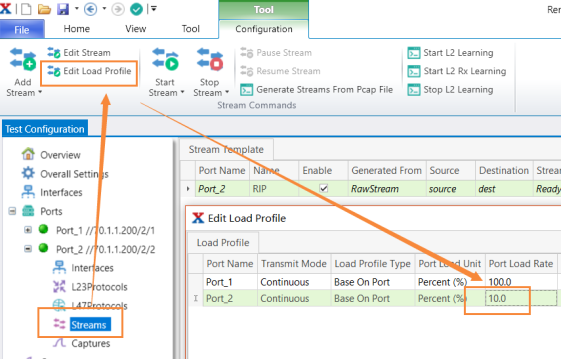

修改load值
修改为10%
步骤7-3: 发流验证
发流验证
选中流量

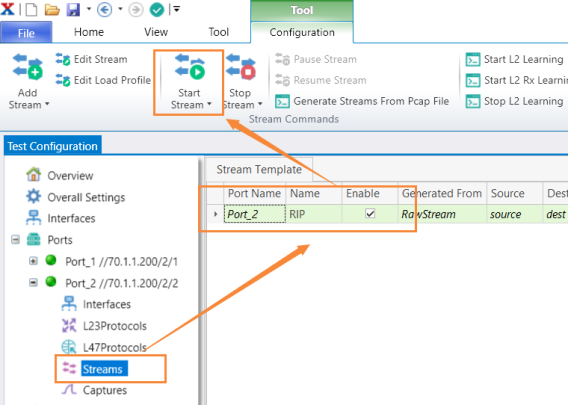

点击start

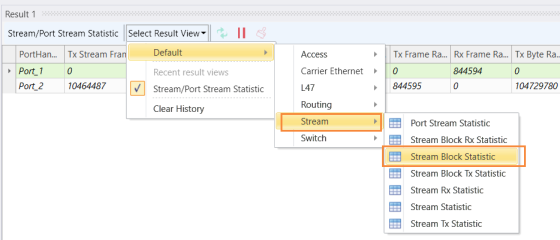

步骤7-4: 切换到Stream Block统计
切换统计
·默认基于端口统计
·切换到基于stream Block统计

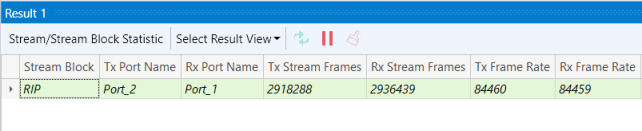

步骤7-5: 查看统计
查看统计
·速率
·时延
·丢包
·….
确保没有丢包
三层交换机的配置
!
interface GigabitEthernet1/0/1
no switchport
ip address 10.1.1.1 255.255.255.0
!
interface GigabitEthernet1/0/2
no switchport
ip address 20.1.1.1 255.255.255.0
!
-------------------------------
