手工建立OSPF邻居测试实操（信而泰原创文章）

说明

OSPF可以通过OSPF向导的方式方便的创建OSPF邻居, 也可以通过纯手工的方式创建OSPF邻居, 本文介绍的是纯手工的方式创建.

  在工作中, 推荐使用OSPF向导的方式来创建, 会比较简单和高效.

Step1: 添加机框, 占用端口

1.       选择添加port按钮

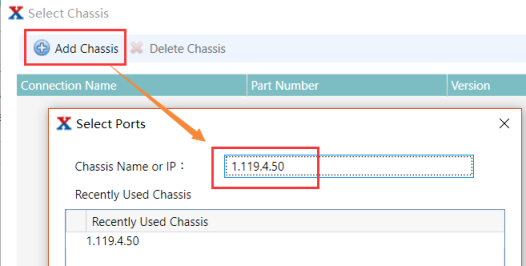

2.       选择添加机框, 并且输入IP地址

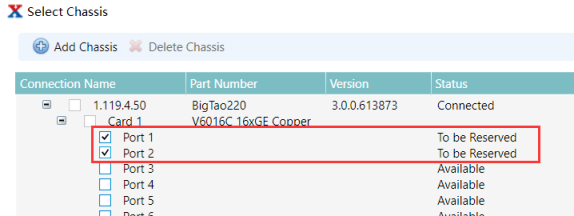

3.       占用端口

Step2: 添加IP接口

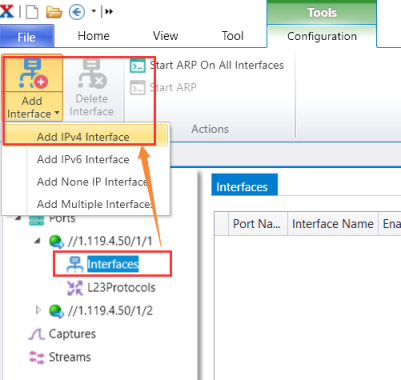

1.       选中port下的interface, 然后点击add interface

2.       编辑Interface, 需要写入正确的IPv4地址, mask, gateway, Router ID等

3.       选中Enable learning Gateway MAC和Force Commit

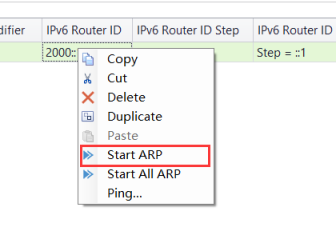

4.       选中interface, 然后点击start ARP

5.       Interface 可以正常学习到对端的MAC地址

Step3: 添加OSPF接口

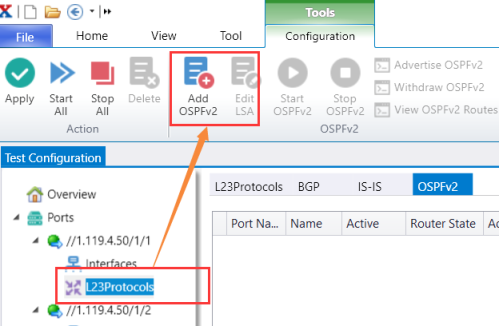

1.       切换到端口下的L23Protocols, 添加OSPFv2

2.       编辑OSPF的相关参数, 需要和DUT的配置一致

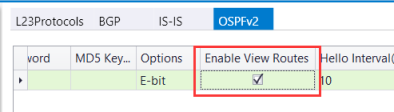

3.       可以选中Enable view Routes, 可以在建立邻居以后, 可以查看邻居发送的route

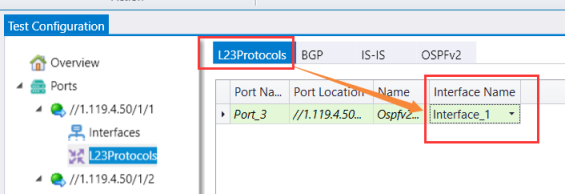

4.       将Interface和OSPF向关联, 在特定的Interface上运行OSPF

Step4: 灌入OSPF路由

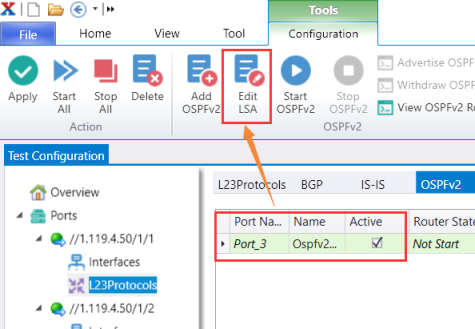

1.       点击编辑LSA

2.       切换到OSPFv2 summary LSAs, 灌入3类的LSA

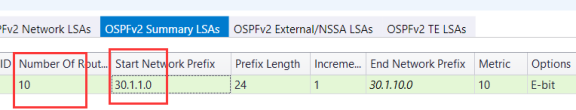

3.       写入数量, 并且编辑prefix已经相关的option 选项

Step5: 启动OSPF

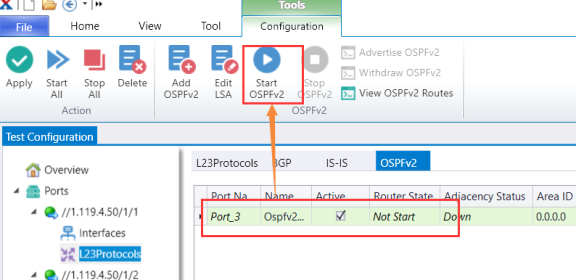

1.       点击启动OSPF

Step6: 查看结果

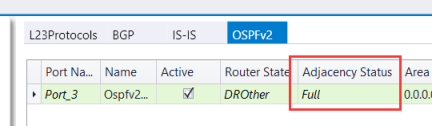

1.       查看OSPF邻居建立结果, 结果为Full, 说明OSPF 邻居建立成功

2.       查看OSPF报文的相关统计

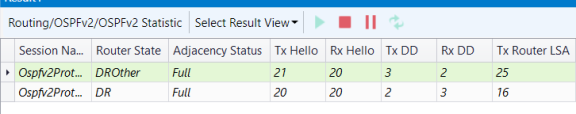

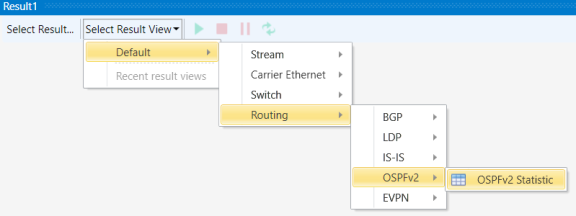

1)       在结果标签页, 切换到OSPF统计页面

2)       可以看到OSPF发送的各种报文

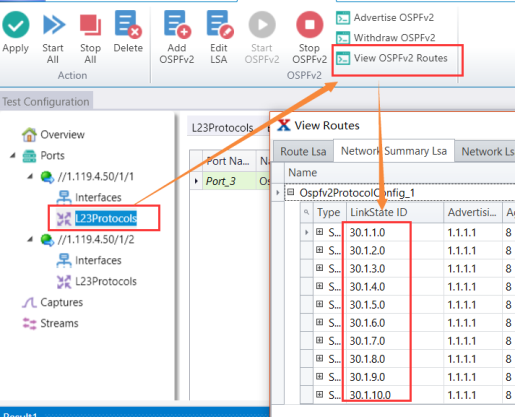

3.       查看OSPF的LSDB信息(需要先enable view routes)
