ISISv4协议测试实操（信而泰原创文章）
文章关键词 ISIS协议；路由协议；协议测试；
一、文章简介：
isis是一种与ospf很相似的网络协议（属于动态路由协议），它被应用在巨大规模网络,如运营商以及银行等。
同样的它也是基于链路状态算法，支持clnp网络，ip网络。与ospf不同的是，它是基于数据链路层报文传输，而ospf则是在ip层进行计算。
它可以自动的发现远程网络，只要网络拓扑结构发生了变化，路由器就会相互交换路由信息，不仅能够自动获知新增加的网络，还可以在当前网络连接失败时找出备用路径。
ISIS协议原理
IS-IS协议相关术语(一)
|
缩略语 |
OSI中的概念 |
IP中对应的概念 |
|
IS |
Intermediate System 中间系统 |
Router 路由器 |
|
ES |
End System 端系统 |
Host主机 |
|
DIS |
DesignatedIntermediateSystem 指派中间系统 |
Designated Router(DR) OSPF中的选举路由器 |
|
SysID |
System ID 系统ID |
OSPF中的Router ID |
|
PDU |
Packet Data Unit 报文数据单元 |
IP报文 |
|
LSP |
Link state Protocol Data Unit 链路状态协议数据单元 |
OSPF中的LSA 用来描述链路状态 |
分层
·层次性：IS-IS有两个级别，区分两个层次
Level-1：普通区域(Areas)叫Level-1(L1)
Level-2 ：骨干区(Backbone)叫Level-2(L2)
·骨干区Backbone是连续的Level2路由器的集合；由所有的L2(含L1/L2)路由器组成，注意必须是连续(连通)的；
·L1和L2运行相同的SPF算法；
·一个路由器可能同时参与L1和L2
为验证ISIS邻居是否能够正常建立、DUT能否学习到全部的10条Routes以及测试仪P1端口能够收到P2发送的流量, 没有丢包等测试项目，接下来将为您介绍使用信而泰Renix测试软件验证DUT基本的ISIS功能、验证ISIS的MD5认证功能、验证ISIS路由的流量转发功能，并观察验证能否完成以上测试项目。
二、测试用例
测试目的
·验证DUT基本的ISIS功能
·验证ISIS的MD5认证功能
·验证ISIS路由的流量转发功能
测试说明
·测试仪P1模拟ISIS, 和DUT的G0/0/9之间建立ISIS邻居
·两个ISIS邻居之间使用MD5认证
·测试仪的P1向DUT发送10条Routes
·测试仪端口P2向10条Routes发送流量， 验证是否能够正常转发
测试步骤
·按图连接好拓扑
·配置好测试仪和DUT的接口IP地址
·在测试仪P1和DUT的G0/0/9之间配置ISIS邻居
·ISIS邻居之间配置MD5认证
·P1端口向DUT发送10条Routes(50.1.1.0~50.1.10.0/24)
·P2向10条Routes发送100M的流量
·在测试仪P1上启动ISIS
·在DUT上查看ISIS邻居是否建立
·在DUT上查看是否学习到测试仪发送的10条Routes
·从测试仪端口P2向10条Routes发送100M的流量
三、测试步骤
Step1: 占用Ports
步骤1-1: 添加机框
机框IP地址
·在机框显示屏上查看
·默认为192.168.0.180
步骤1-2: 占用Ports
在选中的端口上做测试
Step2: 配置IP地址
步骤2-1: 添加Interface
手工添加
步骤2-2: 修改Interface
Step3: 配置ISIS
步骤3-1: 向导创建ISIS
打开向导
步骤3-2: 选择端口
选择端口
·只选择需要建立ISIS的端口
·选择完成以后, 按Next
步骤3-3: 封装协议
封装协议
·默认IPv4
VLAN配置
·选配
·是否在Interface上加上VLAN
·本例中不需要
步骤3-4: 配置Interface
Interface配置
·是否默认学习MAC地址
·配置ISIS Router ID
步骤3-5: 配置MAC层信息
MAC层信息
·修改Interface的MAC地址
步骤3-6: 配置IP层信息
配置IP信息
·本端的IP地址
·网关地址(DUT地址)
步骤3-7: 配置ISIS
配置ISIS
·配置Level、Area
·网络类型
·优先级
配置认证
·认证方式
·认证密码

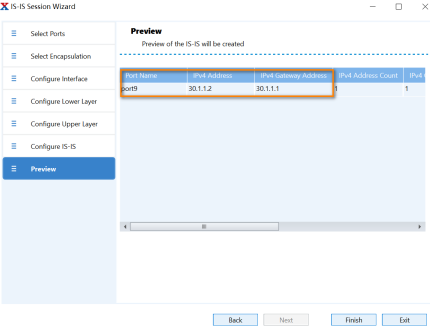

步骤3-8: 预览配置的ISIS
ISIS邻居的配置结束
步骤3-9: 查看配置的Interface
步骤3-10: 查看配置的ISIS
步骤3-11: 将Interface和ISIS关联
Interface和ISIS关联
·向导创建 默认关联
·手工创建ISIS, 需要手工关联
Step4: 发布LSP
步骤4-1: 向导添加LSPs
步骤4-2: 选择ISIS接口
·选择需要发布的ISIS
步骤4-2: 配置拓扑结构
配置拓扑
·配置测试仪模拟的拓扑结构
步骤4-3: 配置ISIS
·配置接口ISIS
步骤4-4: 配置Routes
配置Routes
·可自定义数量和IP
步骤4-5: 配置Routes
默认配置
步骤4-6: 查看配置的LSPs和Routes
Step5: 配置流量

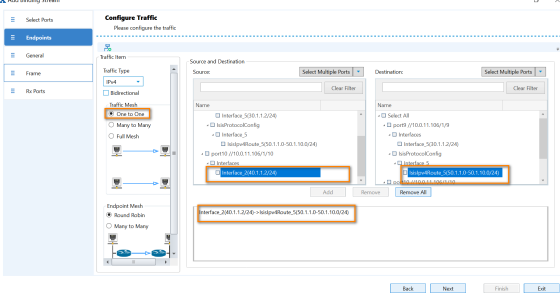

步骤5-1: Add Binding Stream配置流量
步骤5-2: Wizard配置流量
选择流量
·单向流量
·P2接口打向P1
步骤5-2: 配置General
配置General
·配置流名称
·配置帧长度
步骤5-3: 配置Frame格式
本页面不用修改
步骤5-4: 选择Rx端口
选择流量接收端口
·可选
步骤5-5: 查看配置的Stream
Step6: 启用ISIS
步骤6-1: 启动ISIS
方法1: 启动ISIS
·选中
·点击Start ISIS
方法2
·右键选中
·点击 Start ISIS
步骤6-2: 查看ISIS状态
查看状态
·状态变为UP以后, 表明邻居建立成功
Step7: 发流验证
步骤7-1: 发流验证
发流验证
·选中流量
·点击start
步骤7-2: 切换Load模式
切换模式
·默认基于端口
·切换到基于Stream
步骤7-3: 修改Load值
修改load值
·在每个Stream上进行修改
步骤7-4: 切换到Stream Block统计
切换统计
·默认基于端口统计
·切换到基于stream Block统计
步骤7-5: 查看统计
查看统计
·速率
·时延
·丢包
·….
华为三层交换机的配置
interface GigabitEthernet0/0/9
undo portswitch
ip address 30.1.1.1 255.255.255.0
isis enable 10
isis authentication-mode md5 cipher Xinertel
#
interface GigabitEthernet0/0/10
undo portswitch
ip address 40.1.1.1 255.255.255.0
#
isis 10
is-level level-2
cost-style wide
network-entity 49.0000.0000.0002.00
#
三层交换机的状态
DUT状态
·邻居状态为UP
·Routes都学习到
